As variantes A e A+ da Série Qness 250/750/3000 EVO lideram os testes de dureza automatizados.
Devido ao controle de 3 eixos totalmente automatizado, as amostras com diferentes alturas de teste podem ser testadas. As amostras podem ser fixadas com segurança com até 3.200 kg pelo potente motor assíncrono do eixo Z.
Módulos de iluminação XLED revolucionam a análise de indentações Brinell. Devido à formação de gotas em lentes comercialmente disponíveis, os recortes soft Brinell em particular podem estar sujeitos a resultados de medição imprecisos. Em contraste, as lentes XLED garantem medições precisas e repetíveis, independentemente do tipo de material e dureza, devido à iluminação direta e ampla.
O sistema óptico da nova série EVO foi totalmente redesenhado. Ele foi construído no local, na sala limpa da planta QATM e se beneficia da experiência abrangente da empresa. Todos os novos dispositivos compartilham um sistema de microscópio universal cobrindo todas as faixas visuais necessárias entre 0,1 mm e 8 mm em máxima clareza e contraste. O sistema QATM garante iluminação uniforme em toda a imagem, independentemente do grau de ampliação e sem bordas escuras.
Câmeras CMOS de 5 megapixels de alta qualidade com transferência de dados Ethernet definem o padrão industrial atual. Ao contrário de outros sistemas de câmera, uma estabilidade de transmissão muito maior é possível aqui. Além disso, o PC e o dispositivo de teste de dureza podem ser configurados remotamente a grandes distâncias um do outro. Isso é ideal em ambientes de fabricação em que a infraestrutura de controle é instalada em gabinetes de distribuição externos.
Brinell
DIN EN ISO 6506, ASTM E-10
Rockwell
DIN EN ISO 6508, ASTM E-18
Vickers
DIN EN ISO 6507, ASTM E-384, ASTM E-92
Knoop
DIN EN ISO 4545, ASTM E-384, ASTM E92
Plastics
DIN EN ISO 6507, ASTM E-92, ASTM E-384
Teste de carbono
Conversões integradas:
DIN EN ISO 18265, DIN EN ISO 50150, ASTM E-140
* não esta em acordo com os padrões
Extrema facilidade de uso com câmera colorida de 5 megapixels para gravar toda a amostra para uma visão geral e documentação perfeitas no protocolo. É padrão nas versões CA+ e A+ registrar toda a superfície da mesa como imagem de amostra.

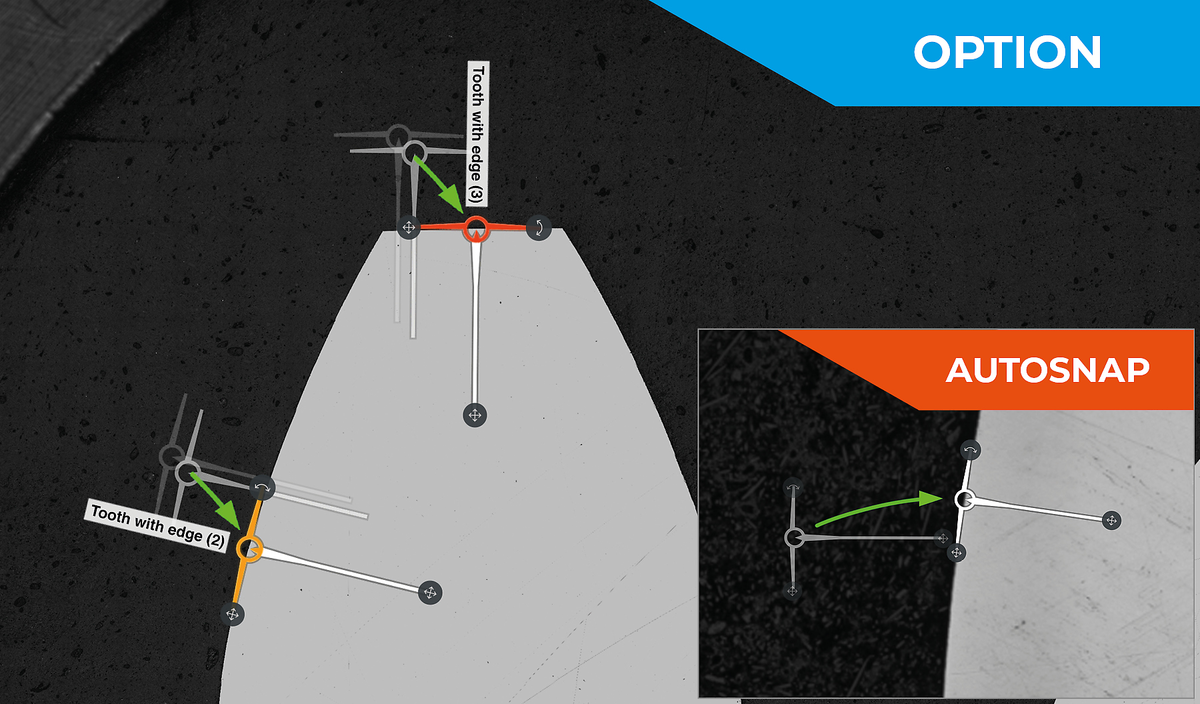

O reconhecimento de borda envolve a adaptação automática dos pontos iniciais da linha de teste à borda da amostra ao usar modelos de projeto e amostra. O módulo aumenta significativamente o grau de automação e é um complemento ideal para a função Auto-Snap fornecida em série.
A maneira fácil de atender a aplicações universais: O conceito sofisticado de trocador de ferramentas com um ângulo do eixo de rotação de 15 ° oferece espaço para 8 ferramentas em uma unidade compacta exclusiva. Elementos de suporte inferior com uma forma fechada em três lados garantem uma fixação segura da peça em torno do ponto de teste - mesmo para pequenos corpos de prova.
Mesa XY deslizante totalmente automática e robusta com acionamento de posicionamento de alta precisão. Joystick dinâmico para controlar todos os 3 eixos (XYZ). Superfície de apoio utilizável 450 x 300 mm ou, a pedido, cursos maiores e mesas de teste disponíveis.

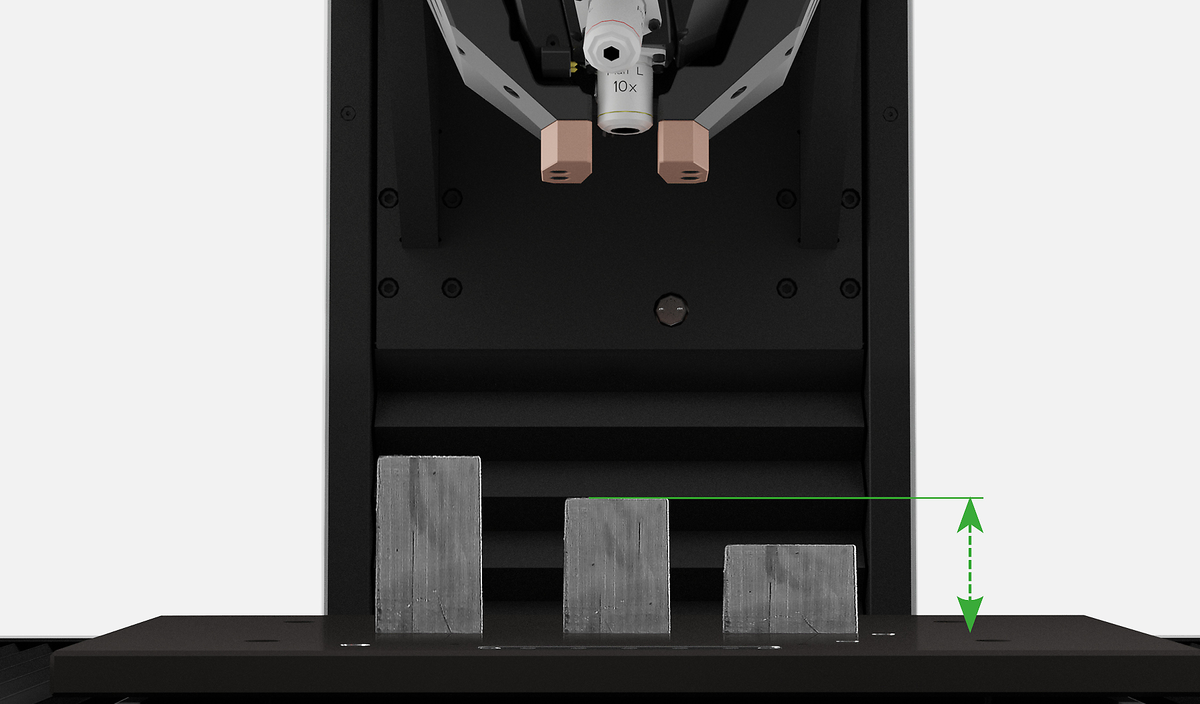

Para cada posição do ponto de teste XY, a altura Z pode ser selecionada individualmente. Durante o teste automático, a máquina muda entre as amostras de diferentes alturas ou diferentes níveis de teste com segurança e de forma totalmente automática. Graças à inovadora tecnologia CAS, a unidade está protegida contra colisões. Ao testar amostras fixadas, o “reconhecimento da peça” patenteado QATM reduz a velocidade de aproximação do cabeçote de teste automaticamente por meio da detecção do sensor (preserva a máquina e a amostra).
O motor de indução de alto desempenho na versão A/A+ facilita uma força de fixação da peça de trabalho de até 3500kg. A força de aperto é adaptada ao método de teste e é automaticamente definida para ser maior que a força de teste. Os operadores não precisam definir níveis e podem confiar no dispositivo para garantir uma adaptação segura e otimizada.
Para testes de dureza de acordo com Rockwell ou Brinell, as peças fixadas com segurança com o suporte inferior são indispensáveis. Para processos gerais, como reconhecimento de bordas ou durante a programação de amostras de teste, entretanto, o downholder não é necessário. Assim, o grampo inferior pode ser girado para dentro ou para fora pelo motor em questão de segundos entre diferentes processos no inovador sistema EVO. Isso melhora a conveniência operacional e reduz ainda mais os tempos de ciclo.
Toda uma gama de dados relevantes, como padrões de teste, métodos de teste e campos do usuário, podem ser ativados por meio de revistas de amostra predefinidas. O QATM pode fornecer a configuração de fixação, matrizes e sistemas de cassete mais adequados para cada requisito.
Intuitivo, claramente organizado e profissional: Qpix Control2 é um software de última geração para durômetros Brinell / Knoop / Vickers, desenvolvido com base no feedback do cliente e entrada para máxima facilidade de uso. O cabeçote de teste controlado se beneficia de ajuste automático de altura e exploração sem contato, integração completa do suporte de amostra, compatibilidade CAD com imagens 3D e uma ampla gama de elementos de controle 3D de fácil compreensão e visualizações incluídas no software. Ele define novos padrões em testes de dureza.
Amostras idênticas podem ser configuradas no software em escala como um modelo 3D.
A tecnologia inovadora do sistema de prevenção de colisão (CAS) protege as partes mecânicas do dispositivo usando cálculos de movimento 3D preditivos para visualizar os efeitos de colisões e erros de operação.
Qconnect é a interface no software QATM Qpix Control2, fornecendo aos clientes um portfólio completo de conectividade entre dispositivos - de produção em série, interfaces XML abertas (bidirecionais) e soluções de plug-in pré-especificadas, como o QDAS Plug-In + , por meio de soluções de conectividade específicas do cliente implementadas completamente pela QATM. Temos uma solução profissional para cada necessidade de aplicação.
Ímãs industriais comutáveis permitem carga e descarga do sistema de teste com economia de energia e tempo e, ao mesmo tempo, garantem uma retenção segura durante o teste. Além disso, todos os acessórios QATM podem ser equipados com um reconhecimento de suporte de amostra: por meio de sensores integrados, o acessório é automaticamente reconhecido pelo dispositivo de teste e apenas os programas de teste apropriados são carregados
Planejamento individual e gerenciamento profissional de projetos
O suporte giratório da peça de teste permite o teste de amostras mesmo se a superfície de teste não estiver paralela à superfície de suporte.
Até 8 amostras podem ser colocadas no suporte de amostra Jominy para teste com o módulo de teste Jominy adicional. O ciclo de testes é totalmente automático e executado de acordo com a norma. Porta-amostras maiores estão disponíveis mediante pedido.
Os modelos Qness 250/750/3000 A ou A+ EVO permitem testar tubos e segmentos de tubos totalmente automatizados e com rendimento máximo de acordo com padrões válidos
| Métodos de teste suportados | Brinell, Vickers, Rockwell, Knoop, Plastics |
| Faixa de força de teste | Modelo 250 A+: 1 - 250 kg (9.81 - 2450 N) Modelo 750 A+: 0.3 – 750 kg (2.94 – 7358 N) Modelo 3000 A+: 0.3 - 3000 kg (2.94 - 29430 N) |
| Câmera de imagem da amostra | resolução de 5 megapixels |
| Ajuste de altura | elétrica via motor assíncrono |

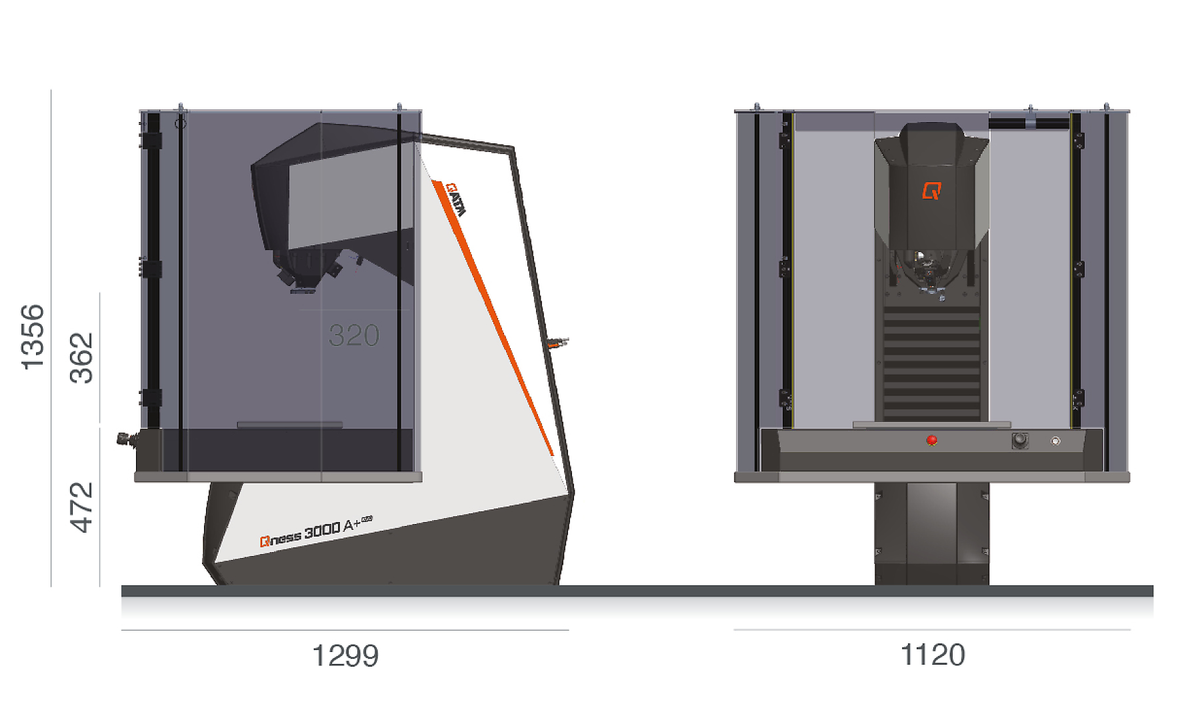

| Altura do teste / profundidade da garganta | 362 / 320 mm |
| Placa de teste / Mesa cruzada | motorizado 450 x 297 mm |
| Caminho transversal | X 460 / Y 350 mm |
| Peso máx. da peça de trabalho | "ilimitado" |
| Peso da máquina básica | 695 kg |
| Fonte de alimentação | 230~ 50-60Hz 1/N/PE (opção: 110~1/N/T) |
| Máx. consumo de energia | ~ 1680 W |
| Software | Qpix Control2 |
| Interfaces | 1x RJ45 (Ethernet) |
Acessórios e Opções | XLED1, XLED2, XLED5, 5x, 10x, 20x, 50x, 100x Indentadores (Vickers, Rockwell, Brinell), suporte inferior fixo ou giratório, lâmpada de sinalização (A / A +) etc. |
| Jominy | Porta-amostras Jominy de 8 posições incl. módulo de teste (opcional) |
