O suporte a componentes fixos e a área da mesa de teste extra grande da versão "M" permitem testes de dureza até dos componentes maiores.
O cabeçote de teste é movido manualmente, girando o volante na frente da máquina.
O mancal da cabeça de teste foi projetado para um funcionamento particularmente suave e permite a operação com o mínimo esforço. A altura máxima do teste é 510 mm.
Vídeo do Produto
Brinell
DIN EN ISO 6506, ASTM E-10
Vickers
DIN EN ISO 6507, ASTM E-384, ASTM E92
Rockwell
DIN EN ISO 6508, ASTM E-18
Knoop
DIN EN ISO 6507, ASTM E-92, ASTM E-384
Plastics
DIN EN ISO 2039
Conversões integradas: DIN EN ISO 18265, DIN EN ISO 50150
Brinell
DIN EN ISO 6506, ASTM E-10
Vickers
DIN EN ISO 6507, ASTM E-384, ASTM E92
Rockwell
DIN EN ISO 6508, ASTM E-18
Knoop
DIN EN ISO 6507, ASTM E-92, ASTM E-384
Plastics
DIN EN ISO 2039
Conversões integradas: DIN EN ISO 18265, DIN EN ISO 50150
Brinell
DIN EN ISO 6506, ASTM E-10
Vickers
DIN EN ISO 6507, ASTM E-384, ASTM E92
Rockwell
DIN EN ISO 6508, ASTM E-18
Knoop
DIN EN ISO 6507, ASTM E-92, ASTM E-384
Plastics
DIN EN ISO 2039
Conversões integradas: DIN EN ISO 18265, DIN EN ISO 50150
Conveniência de operação exclusiva para peças e peças grandes, moldadas e moldadas de forma desajeitada. A mesa de trabalho, opcional nas versões M e E, pode ser inclinada até 5 ° - incluindo alças integradas - sem necessidade de fixação extra da peça!
Sem longas trocas de ferramentas para posições de teste inacessíveis. O downholder pode ser girado para dentro e para fora por meio de ação manual ou motorizada, conforme necessário. Além disso, os elementos de fixação podem ser trocados facilmente e adaptados para se adequar ao componente do cliente.
Se a altura de 510 mm da sala de teste ainda não for suficiente para itens especialmente grandes, volumosos ou difíceis de prender, o QATM poderá, mediante solicitação, fornecer uma estrutura da máquina ainda mais alta. A estrutura de aço robusta pode ser produzida em dimensões personalizadas.
O sistema óptico foi totalmente redesenhado. Ele foi construído no local, na sala limpa da planta QATM e se beneficia da experiência abrangente da empresa. Todos os novos dispositivos compartilham um sistema de microscópio universal cobrindo todas as faixas visuais necessárias entre 0,1 mm e 8 mm em máxima clareza e contraste. O sistema QATM garante iluminação uniforme em toda a imagem, independentemente do grau de ampliação e sem bordas escuras.
A nova linha de produtos EVO garante parâmetros de teste otimizados, um Windows 10 PC mais rápido, tempos de autofoco serial muito mais curtos, regulação significativamente mais rápida de brilho e avaliação de imagem, tudo o que contribui para tempos de conclusão de ciclo muito mais rápidos em testes de dureza diários - com ainda mais silencioso ruídos operacionais.
Módulos de iluminação XLED revolucionam a análise de indentações Brinell. Devido à formação de gotas em lentes comercialmente disponíveis, os recortes soft Brinell em particular podem estar sujeitos a resultados de medição imprecisos. Em contraste, as lentes XLED garantem medições precisas e repetíveis, independentemente do tipo de material e dureza, devido à iluminação direta e ampla.
Câmeras CMOS de 5 megapixels de alta qualidade com transferência de dados Ethernet definem o padrão industrial atual. Ao contrário de outros sistemas de câmera, uma estabilidade de transmissão muito maior é possível aqui. Além disso, o PC e o testador de dureza podem ser configurados remotamente a grandes distâncias um do outro. Isso é ideal em ambientes de fabricação em que a infraestrutura de controle é instalada em armários de distribuição externos.
A tela de toque capacitiva ultra plana de 12 ”pode ser elevada, abaixada e inclinada suavemente por meio de articulações esféricas para uso ergonomicamente otimizado.
Uma variedade de elementos de fixação podem ser configurados para atender aos requisitos de ferramentas. A proteção de colisão transparente opcional pode proteger as ferramentas do dispositivo contra danos, garantindo uma visão irrestrita do interior da célula de teste.
Oferecemos as melhores soluções para suas necessidades de teste - desde de peças reforçadas, área de teste estendida e possibilidades de automação até adaptação de software..

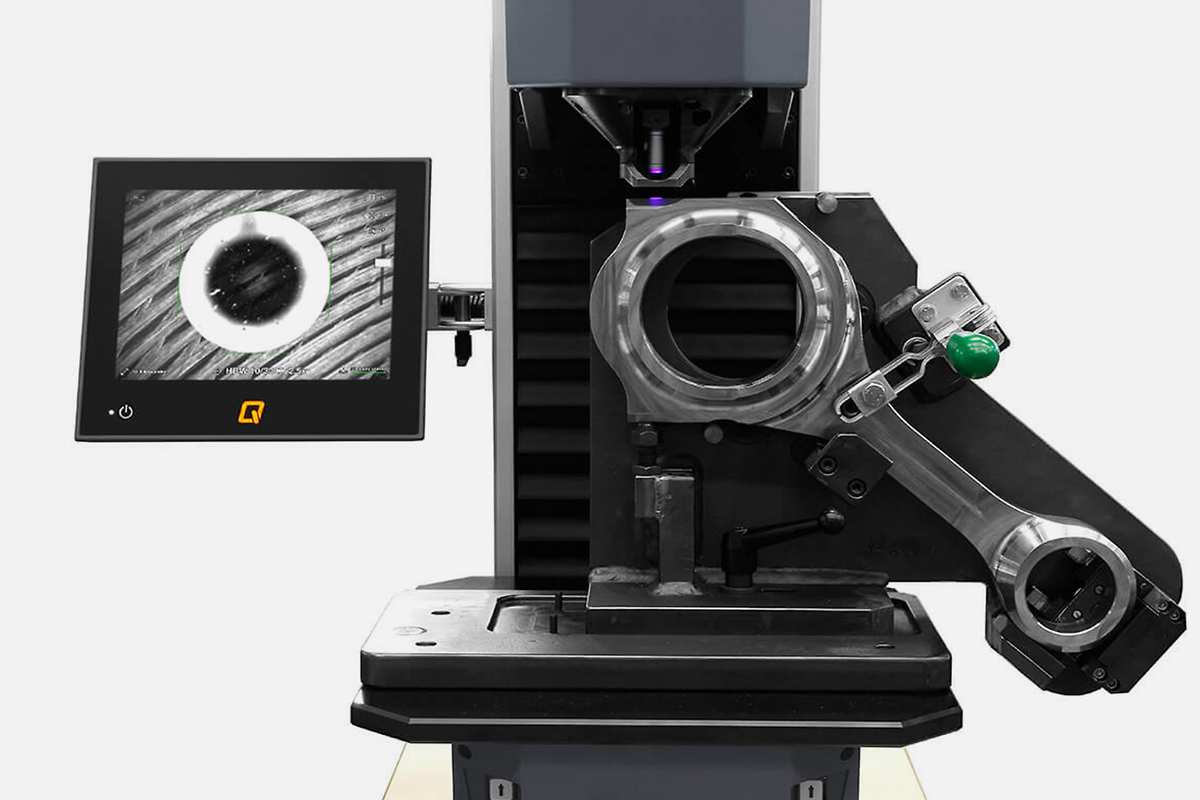

Apoio para peça de trabalho
Placa deslizante cruzada manual
Área de teste estendida
Iluminação de campo escuro (opção)
Luz circular para materiais macios (opcional)
| Métodos de teste suportados | Brinell, Vickers, Rockwell, Knoop, Plastics |
| Faixa de força de teste | Qness 250 M EVO: 1 - 250 kg (9.81 - 2450 N) Qness 750 M EVO: 0.3 – 750 kg (2.94 – 7358 N) Qness 3000 M EVO: 0.3 - 3000 kg (2.94 - 29430 N) |
| Ajuste de altura | manual / alavanca |
| Altura do teste / profundidade da garganta | 510 mm / 320 mm |
| Placa de teste | 584 x 450 mm |
| Peso máx. da peça de trabalho | "ilimitado" |
| Peso da máquina básica | 490 kg |
| Sequência de teste | controle eletrônico de força / totalmente automático |
| Sistema de câmera / transferência de imagem | Padrão industrial Ethernet 5 MP / até 270FPS |
| posição das ferramentas | 2 (padrão) ou 8 (trocador de ferramenta) |
| Software | Qpix T2 (Opção: Qpix CONTROL 2 M) |
| Sistema operacional / disco rígido | Windows 10 IoT / 128 GB SSD |
| Dados de Interface | 1x USB (frontal) 4x USB, 2x RJ45 (Ethernet), 1x DisplayPort, 1x RS232, 1x HDMI |
| Lentes | XLED 1, XLED 2, XLED 5, 5x, 10x, 20x, 50x, 100x |
| Campos de visão (dependendo da seleção da ferramenta) | 0.113x 0.084 mm (100x) até 7.98 x 5.97 mm (XLED 1) |
| Visor | Visor capacitivo com 12" de toque |
| Fonte de alimentação | 230~1/N/T, 110~1/N/T |
| Máx. consumo de energia | ~ 480 W |
| Opções adicionais | designer do pedestal, proteção de colisão, laser cruzado, bigornas de teste, prismas, conexões de dados, leitor de código de barras / QR etc. |
